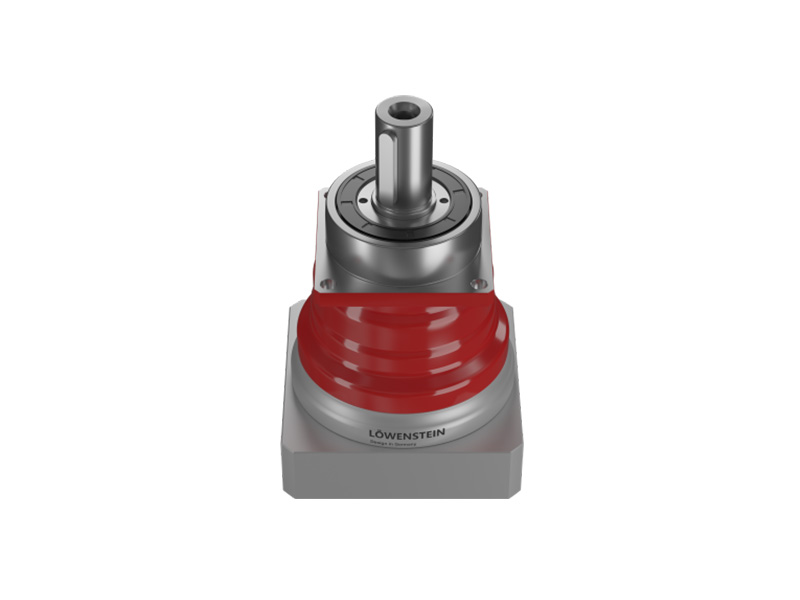

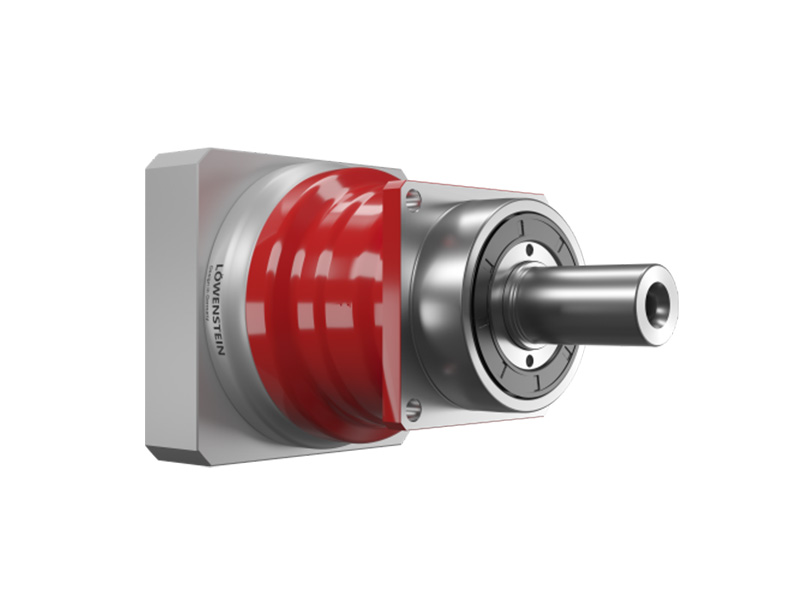

PF

产品分类：轴输出型减速机系列

带输出轴的行星减速机结构最优化设计，可产生更高的力矩，传动平稳，终生免维护。适合高定位精度和高动态的周期工作制。提供多种轴式输出选择。

产品描述

型号	节数	减速比（1）	PF060	PF075	PF100	PF140	PF180	PF210	PF240
额定输出力矩T2N Nm	1	3	90	155	426	636	1560	2368	4295
		4	100	205	368	630	1355	2058	3900
		5	84	173	320	550	1202	1832	3450
		7	63	135	263	457	1030	1570	2650
	2	10	24	57	168	320	735	1124	1900
		16	100	205	378	646	1386	2100	3974
		20	100	207	378	646	1386	2100	3990
		25	84	173	326	562	1223	1860	3497
		28	60	207	378	646	1390	2100	3990
		35	74	180	326	562	1223	1864	3502
		40	40	96	228	646	1276	2100	3995
		50	50	120	285	562	1230	1864	3507
		70	63	135	263	462	1040	1586	2678
		100	24	57	168	310	693	1055	1785
最大急停力矩T2NOT Nm	1,2	3~100	3倍额定输出力矩T2N
最大加速力矩T2B Nm	1,2	3~100	1.5倍额定输出力矩T2N
空载力矩（3） Nm	1	3~10	0.3	0.6	1.4	2.5	5	7	11
空载力矩（3） Nm	2	16~100	0.2	0.3	0.5	1.2	1.7	3	4
回程间隙（2）arcmin	1	3~10	≦2	≦1	≦1	≦1	≦1	≦1	≦1
回程间隙（2）arcmin	2	16~100	≦3	≦2	≦2	≦2	≦2	≦2	≦2
扭转刚性 Nm/arcmin	1,2	3~100	4.6	10	30	55	175	400	550
额定输入转数n1N rpm	1	3~10	7000	6000	3600	3000	2700	2400	2100
额定输入转数n1N rpm	2	16~100	5000	3600	4600	4000	3700	3400	3100
最大输入转数N1B rpm	1	3~10	5000	4600	6000	5000	4500	4000	3500
最大输入转数N1B rpm	2	16~100	7000	7000	7000	6000	5500	5000	4500
最大容许径向力F2a (4) N	1,2	3~100	3000	4500	6700	10000	15000	22000	30000
最大容许轴向力M2k(4)Nm	1,2	3~100	1500	2250	33350	5000	7500	11000	15000
容许侧倾力矩M2k(4)Nm	1,2	3~100	160	270	550	1050	1740	3350	5420
使用寿命（5） hr	1,2	3~100	20000
使用温度 ℃	1,2	3~100	-10℃~+90℃
防护等级	1,2	3~100	IP65
润滑	1,2	3~100	合成润滑脂
安装方向	1,2	3~100	任意方向
噪音值（3） dB（A）	1	3~10	≦58	≦59	≦64	≦65	≦66	≦66	≦66
噪音值（3） dB（A）	2	16~100	≦58	≦59	≦60	≦63	≦66	≦66	≦66
效率ɳ%	1	3~10	≧97%
效率ɳ%	2	16~100	≧94%
