产品分类： 准双曲面减速机系列

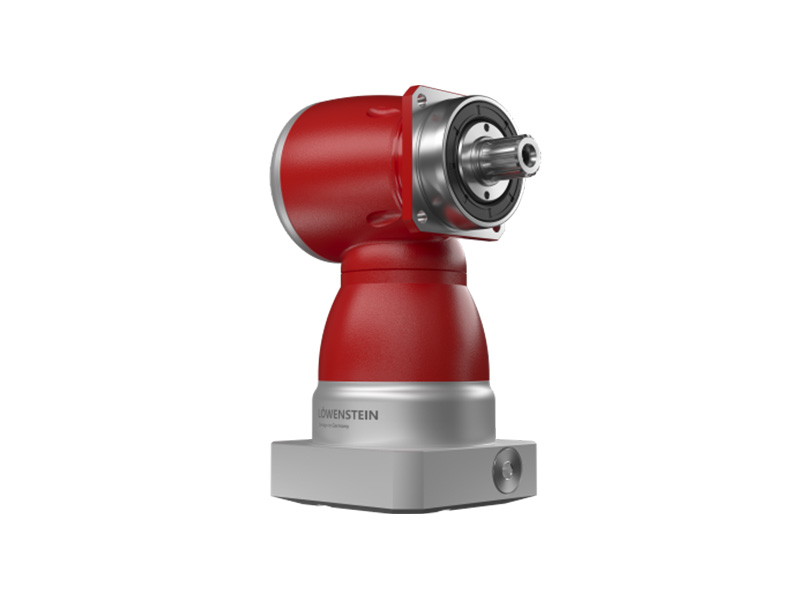

DIN5480输出轴的准双曲面减速机 需要以内齿相互啮合的方式安装其他驱动部件，特别适用于配合齿轮。 采用高性能准双曲面设计，相较于传统正交伞齿传动，准双曲面的轴向偏差实现了更大的比速（i=3-10）和更高的扭矩。 准双曲面齿轮更高的啮合度保证了更高的定位精度和更加平稳的运行。
型号 | 节数 | 减速比（1） | IH060 | IH075 | IH100 | IH140 | IH180 | IH210 | IH240 |
额定输出力矩T2N Nm | 1 | 3 | 26 | 53 | 116 | 220 | 440 | 860 | 1680 |
4 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
5 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
7 | 24 | 53 | 105 | 210 | 410 | 788 | 1470 | ||
10 | 19 | 42 | 90 | 180 | 378 | 630 | 1155 | ||
2 | 12 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | |
16 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
20 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
25 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
28 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
35 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
40 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
50 | 26 | 63 | 116 | 220 | 440 | 860 | 1680 | ||
70 | 24 | 53 | 105 | 210 | 410 | 788 | 1470 | ||
100 | 19 | 42 | 90 | 180 | 378 | 630 | 1155 | ||
最大急停力矩T2NOT Nm | 1,2 | 3~100 | 2倍额定输出力矩T2N | ||||||
最大加速力矩T2B Nm | 1,2 | 3~100 | 1.5倍额定输出力矩T2N | ||||||
空载力矩（3） Nm | 1 | 3~10 | 0.8 | 1.3 | 2.6 | 3.5 | 8 | 11 | 17.6 |
2 | 12~100 | 0.1 | 0.1 | 0.2 | 0.3 | 0.9 | 1.2 | 1.9 | |
回程间隙（2） arcmin | 1 | 3~10 | ≦3 | ≦3 | ≦3 | ≦3 | ≦3 | ≦3 | ≦3 |
2 | 12~100 | ≦3 | ≦3 | ≦3 | ≦3 | ≦3 | ≦3 | ≦3 | |
扭转刚性 Nm/arcmin | 1,2 | 3~100 | 0.8 | 3.5 | 9 | 20.5 | 44 | 80 | 168 |
额定输入转数n1N rpm | 1 | 3~10 | 3000 | 2800 | 2700 | 2000 | 2000 | 2000 | 1500 |
2 | 12~100 | 5500 | 4500 | 4200 | 3900 | 3400 | 2800 | 2200 | |
最大输入转数N1B rpm | 1 | 3~10 | 6000 | 6000 | 4500 | 4500 | 4000 | 3000 | 2500 |
2 | 12~100 | 7000 | 7000 | 7000 | 6000 | 5500 | 5000 | 4500 | |
最大容许径向力F2a (4) N | 1,2 | 3~100 | 5700 | 8200 | 12200 | 20100 | 30700 | 40900 | 51900 |
最大容许轴向力M2k(4)Nm | 1,2 | 3~100 | 2850 | 4100 | 6100 | 10050 | 15350 | 20450 | 20950 |
使用寿命（5） hr | 1,2 | 3~100 | 20000 | ||||||
使用温度 ℃ | 1,2 | 3~100 | 0℃~+90℃ | ||||||
防护等级 | 1,2 | 3~100 | IP65 | ||||||
润滑 | 1,2 | 3~100 | 合成润滑脂 | ||||||
安装方向 | 1,2 | 3~100 | 任意方向 | ||||||
噪音值（3） dB（A） | 1,2 | 3~100 | ≦64 | ≦66 | ≦66 | ≦68 | ≦68 | ≦70 | ≦72 |
效率ɳ% | 1 | 3~10 | ≧96% | ||||||
2 | 12~100 | ≧94% | |||||||
