产品分类：高扭矩法兰输出型减速机系列

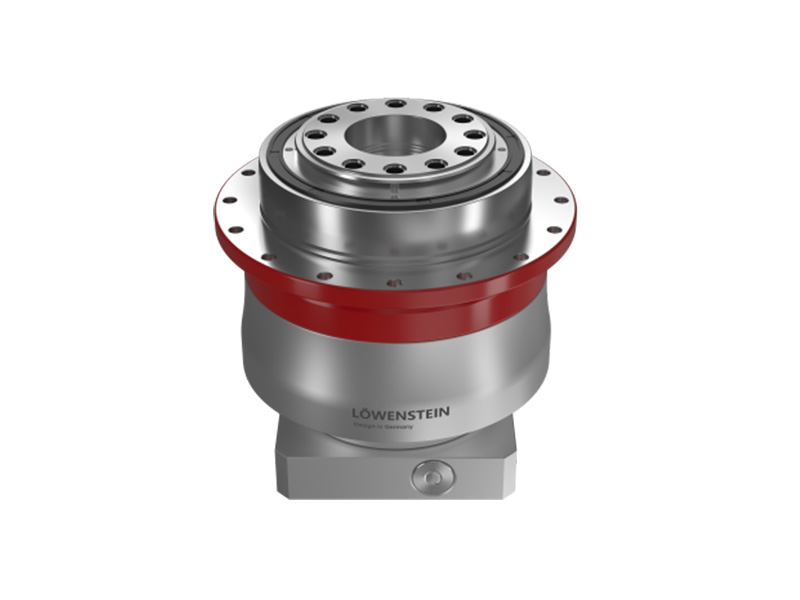

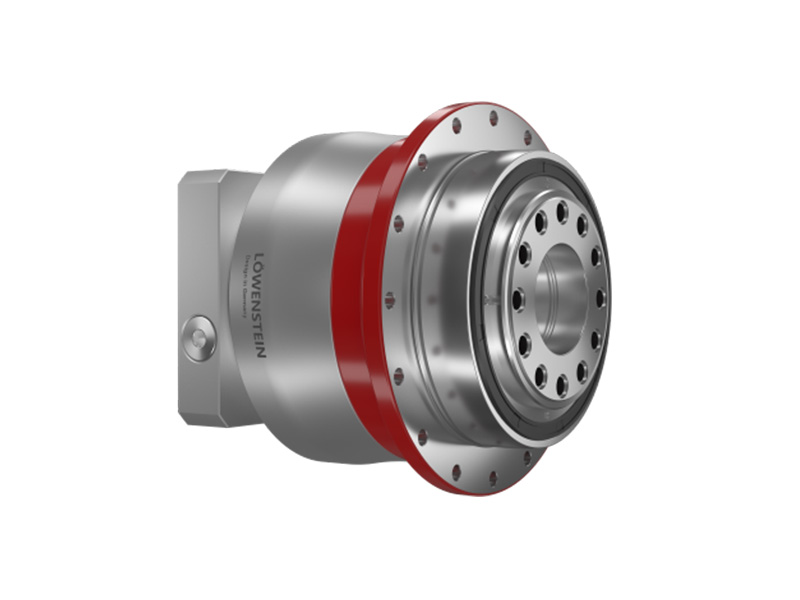

带输出法兰的行星减速机 EL系列更高扭矩版本，最先进工艺方案设计，采用独特4个行星齿轮传动，扩大了负载的分布面。相较于传统的行星齿轮提高22%以上额定扭矩。适用于高扭转刚度的高精度应用。无需更换润滑油，缩减使用体积同时保持良好传动效率。传动平稳，无显著温升。

立即咨询

产品描述

型号	节数	减速比（1）	HT090 HTC090	HT110 HTC110	HT140 HTC140	HT200 HTC200	HT255 HTC255	HT285 HTC285	HT355 HTC355	HT450 HTC450
额定输出力矩T2N Nm	1	4	207	483	830	1785	2708	5120	-	-
	1	5.5	210	388	677	1520	2284	4263	-	-
	2	16	268	494	840	1817	2756	5230	-	-
		20	268	494	845	1822	2762	5213	-	-
		22	210	394	683	1517	2310	4305	7345	14500
		27.5	210	394	688	1517	2310	4310	7350	14516
		28	254	494	845	1822	2767	5220	-	-
		38.5	210	394	688	1523	2310	4316	7360	14537
		40	96	228	650	1612	2772	5230	-	-
		55	132	315	688	1523	2315	4316	7370	14548
	3	64	273	494	845	1827	2772	5234	-	-
		88	210	398	688	1523	2315	4320	7376	14558
		100	273	494	845	1832	2777	5240	-	-
		110	210	398	688	1523	2315	4320	7376	14564
		140	273	494	850	1832	2777	5240	-	-
		154	210	398	688	1523	2315	4326	7382	14570
		160	214	386	850	1832	2777	5240	-	-
		200	268	483	850	1832	2777	5240	-	-
		220	210	398	688	1523	2315	4326	7382	14570
		280	273	498	850	1832	2777	5240	-	-
		400	96	236	683	1690	2777	5345	-	-
最大急停力矩T2NOT Nm	1,2，3	5.5~220	3倍额定输出力矩T2N
最大加速力矩T2B Nm	1,2，3	5.5~220	1.5倍额定输出力矩T2N
空载力矩（3） Nm	1	5.5		2.5	7.1	14	22	28	-	-
	2	22~55		1.1	3.7	8	12	18	17	26
	3	88~220		0.7	1.6	4	4.5	6.5	6	12
回程间隙（2）arcmin	1	4~5.5	≦1
回程间隙（2）arcmin	2,3	16~400	≦2
扭转刚性 Nm/arcmin	1,2，3	5.5~220		95	205	650	1200	1800	2850	5700
额定输入转数n1N rpm	1	5.5		3600	3600	2700	2400	2100	-	-
	2	22~55		4600	4000	3700	3400	3100	2500	2000
	3	88~220		5000	4600	4000	3700	3400	3100	2500
最大输入转数N1B rpm	1	5.5		6000	5000	4500	4000	3500	-	-
	2	22~55		7000	6000	5500	5000	4500	4000	3500
	3	88~220		7000	7000	6000	5500	5000	4500	4000
最大轴向负载F2a (4) N	1,2,3	5.5~220		4070	8530	17000	26900	39200	101500	143700
最大弯曲力矩M2k(4)Nm	1,2,3	5.5~220		480	1310	3530	5920	9230	29100	63300
使用寿命（5） hr	1,2，3	5.5~220	20000
使用温度 ℃	1,2，3	5.5~220	-10℃~+90℃
防护等级	1，2,3	5.5~220	IP65
润滑	1,2,3	5.5~220	合成润滑脂
安装方向	1,2，3	5.5~220	任意方向
噪音值（3） dB（A）	1	5.5		≦64	≦66	≦66	≦68	≦68	-	-
	2	22~55		≦62	≦64	≦66	≦67	≦67	≦68	≦70
	3	88~220		≦62	≦64	≦66	≦66	≦67	≦67	≦68
效率ɳ%	1	5.5	≧97%
	2	22~55	≧94%
	3	88~220	≧92%
